静電気対策の規格

規格一覧

静電気の管理に関する規格は、代表的なものとして以下のようなものがあります。目的や内容はほぼ共通となっています。

●国際規格：IEC規格
●国内規格：JIS規格、RCJS規格
●米国規格：ANSI規格、MIL規格

国内の規格であるJIS/RCJSはともに、IECの国際規格を基にしています。基本的にIECがそのまま和訳されたものが、JISです。
一方、接地環境の関係でJIS化できないものを日本に適した形に規格化したものがRCJSです。
JISとRCJSの両方を見ることで、国際規格が網羅できるようになっています。
以下が、国際規格であるIECと国内の規格JIS/RCJSの対応表です。

国際規格と国内規格の対応表

表は横にスクロールできます

国際規格	国内規格		内容
IEC 61340-5-1		RCJS-5-1	一般要求事項
IEC 61340-2-1	JIS C 61340-2-1		材料・製品の測定方法
IEC 61340-2-2	JIS C 61340-2-2		帯電特性の測定方法
IEC 61340-2-3	JIS C 2170	RCJS-5-1 附属書J	固体平面材料の試験方法
IEC 61340-3-1	JIS C 61340-3-1		静電気の影響のシミュレーション方法(HBM)
IEC 61340-3-2	JIS C 61340-3-2		静電気の影響のシミュレーション方法(MM)
IEC 61340-4-1	JIS C 61340-4-1		床材・施工床の測定方法
IEC 61340-4-3	JIS C 61340-4-3		履物の測定方法
IEC 61340-4-4	JIS C 61340-4-4		フレキシブルコンテナの試験方法
IEC 61340-4-5	JIS C 61340-4-5		人体・履物・床の評価方法
IEC 61340-4-6	JIS C 61340-4-6	RCJS-5-1 附属書A2	リストストラップの試験方法
IEC 61340-4-7	JIS C 61340-4-7	RCJS-5-1 附属書A4	イオナイザの試験方法
IEC 61340-4-8	JIS C 61340-4-8	RCJS-5-1 附属書A5	バッグの試験方法
IEC 61340-4-9	JIS C 61340-4-9	RCJS-5-1 附属書A1	衣類の試験方法

JISとRCJSが並列している場合、当社では最新の国際規格（IEC）に基づいたものを基準としています。

JISは、各静電気対策アイテムを評価する際の試験方法が中心であり、具体的な数値管理の方法や、運用の仕方については記載されていません。
具体的な管理方法・運用方法に関してはすべてRCJS-5-1に記載されており、この規格が重要になっています。

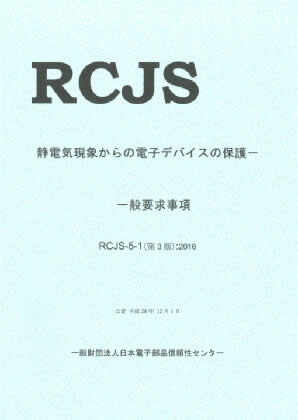

RCJS-5-1

RCJS-5-1は国際規格（IEC61340-5-1）を基にした国内の団体規格です。
一般財団法人日本電子部品信頼性センター（RCJ）が公表した規格で、「静電気現象からの電子デバイス保護一般要求事項」として、JISで制定されていない試験方法（手袋・指サックなど）を含めた静電気対策のアイテムやシステムについての要求事項を定めています。
電子デバイスの保護を目的とした静電気対策には、この規格に沿ったアイテムの使用が求められます。
具体的には、HBM^※100V以上の静電気放電（ESD）が起こらないようにコントロールすることを目的としています。静電気対策用品には、電撃（スパーク）を防ぐためのものや、樹脂製品にホコリが付着しないようにするためのものなどがありますが、これらのアイテムでは放電対策の設定電圧が高く、電子デバイスを保護するのに適さない場合があります。

※Human Body Modelの略。帯電した人体から電子デバイスへの放電を表します。

ESD保護アイテムに対する要求事項

表は横にスクロールできます

【アイテム個別の要求事項】
	端子間抵抗 Re または点間抵抗 Rp(Ω)	EPAグラウンド抵抗、またはグラウンド可能接続点への抵抗 Rg(Ω)	電荷減衰^※(4)
作業表面、保管棚、トロリー及びカート	1×10⁴≦Rp≦1×10¹⁰^※(5)	7.5×10⁵≦Rg≦1×10⁹^※(5)
床		≦Rg<1×10⁹最小値^※(1)(2)
椅子		Rg≦1×10¹⁰
衣類	1×10⁵≦Rp<1×10¹¹
手袋、指サック		※(6)	※(6)
着用していないリストバンド	Rp≦1×10⁵
リストストラップグラウンドコード	7.5×10⁵≦Re≦5×10⁶^※(3)
履物		Rg<1×10⁸　最小値^※(7)
工具		Rg<1×10¹²^※(1)
イオナイザ			1000Vから100Vまでの減衰時間が最大20秒

【システム要求事項】
着用したリストストラップ（リストストラップシステム）	7.5×10⁵≦Rg<3.5×10⁷
着用した手袋と指サック	7.5×10⁵≦Rg<1×10¹²	初期値(Max1000V)から初期値の10％まで2秒未満
金属プレート上で着用した靴	1×10⁵/(片足)≦Rg<1×10⁸^※(2)
人体 / 履物 / 床システム	Rg<1×10⁹Ω^※(2)及び人体電位<100V （5個の最高点の平均）
工具システム		初期値(Max1000V)から初期値の10％まで2秒未満

【包装の要求事項】（RCJS-5-1より解釈）1×10²<Rs^※(8)<1×10¹¹　電荷減衰:初期値(5000V)から1%まで2秒以内^※(9)

【静電気管理衣類】（JIS C 61340-4-9による推奨値）　Rp<1×10¹¹

【グラウンド可能接続点付き衣類の要求事項】（JIS C 61340-4-9による推奨値）Rg<1×10⁹^※(10)

※(1)…ESDSを保護するための最小抵抗値というのはない。しかし安全性確保のために、最小抵抗値が必要な場合がある。関連の国内基準、IEC61010-1、IEC60479、IEC60536、IEC60364を参照。

※(2)…人体接地の基本的な方法として履物 / 床システムを使用する場合の下限抵抗値は、人体安全性を考慮してESDコーディネータが決定する。（RCJS-5-1 5.5項及びIEC 61340-4-5を参照）

※(3)…最大のEPAグラウンド抵抗値は、250V（ac）、または500V（dc）当たり最小7.5×10⁵Ωの抵抗を確保するために増加することがある。（通常1×10⁶Ω）
抵抗は、250V（ac）、または500V（dc）当たり1/4Wの最小電力定格をもつようにする。

※(4)…表面抵抗、点間抵抗、グラウンド可能点への抵抗が1×10¹⁰Ωを超える場合、または材料が均質でないもの、または絶縁性部位を持つ構造の場合は必須となる。

※(5)…ESDコーディネータが承認した場合には、規定された下限抵抗値以下の抵抗は許容される。

※(6)…システム要求事項の着用した手袋と指サックを参照。

※(7)…人体 / 履物システムの要求事項を参照。

※(8)…Rs：表面抵抗

※(9)…表面抵抗が1×10⁹Ωを超える場合必須となる。

※(10)…人体接地の基本的な方法として、衣類を使用する場合には、合成抵抗はESDコーディネータが決定する。
その推奨値は<3.5×10⁷Ωである。（RCJS-5-1 5.5項及びRCJS-TR-5-2 5.3.3.8.2.4項）

: 静電気障害を安全に防止できる製品
（団体規格 RCJS-5-1に準拠した、当社独自のESD管理値を満たすことを示しています。）

: を満たす製品で、且つ導電性ポリマーを使うなど、カーボンや界面活性剤が入っていない製品

静電気障害を安全に防止できる製品に加え、カーボンや界面活性剤を含まない導電性ポリマーを使用した製品で区別されます。
なお、表面抵抗値はRCJS-5-1に対応したものです。

表は横にスクロールできます

アイテム個別の要求事項	製品認定⁽¹⁾		適合性確認
アイテム個別の要求事項	試験方法	限界値	試験方法⁽¹¹⁾	限界値
作業表面、保管棚、トロリー及びカート	IEC 61340-2-3 (本規格の附属書 A.8)	7.5 × 10⁵ ≦ Rgp < 1 × 10⁹ Ω 1 × 10⁴ ≦ Rp-p < 1 × 10⁹ Ω⁽¹⁰⁾	RCJS-TS-5-4 作業表面、保管棚、移動装置	7.5 × 10⁵ ≦ Rg < 1 × 10⁹ Ω
床	IEC61340-4-1⁽³⁾, 又は IEC 61340-2-3 (附属書 A.8)	Rgp < 1 × 10⁹ Ω 最小値^(2),(3) Rp-p < 1 × 10⁹ Ω	RCJS-TS-5-4 床のグラウンド抵抗	Rg < 1 × 10⁹ Ω 最小値^(2),(3)
椅子	IEC 61340-2-3 (附属書 A.8)	Rgp < 1 × 10⁹ Ω	RCJS-TS-5-4 椅子	Rg < 1 × 10⁹ Ω
衣類	IEC 61340-4-9 (附属書 A.1)	1 × 10⁵ ≦ Rp-p < 1 × 10¹¹ Ω	RCJS-TS-5-4 静電気管理用衣類	1 × 10⁵ ≦ Rp-p < 1 × 10¹¹ Ω
グラウンド可能な衣類	IEC 61340-4-9 (附属書 A.1)	1 × 10⁵ ≦ Rgp < 1 × 10⁹ Ω	RCJS-TS-5-4 グラウンド可能な静電気管理用衣類	1 × 10⁵ ≦ Rgp < 1 × 10⁹ Ω
手袋、指サック	附属書 A.3.3	⁽⁶⁾	必要無し(システムとして検証)
着用していないリストバンド	IEC 61340-4-6 (附属書 A.2)	内側: < 1 × 10⁵ Ω 外側: > 1 × 10⁷ Ω	必要無し(システムとして確認)
リストストラップ (バンド+グラウンドコード)	IEC 61340-4-6 (附属書 A.2)	7.5 × 10⁵ ≦ Re < 5 × 10⁶ Ω⁽⁴⁾	必要無し(システムとして確認)
履物	IEC 61340-4-3 (附属書 A.6)	Rgp ≦ 1 × 10⁸ Ω 最小値⁽²⁾	必要無し(システムとして確認)
工具類	附属書 A.3.3	Rgp < 1 × 10¹² Ω⁽²⁾	必要無し(システムとして確認)
イオナイザ	IEC 61340-4-7 (附属書 A.4)	1,000V から 100Vまで、及び-1,000Vから-100Vまでの減衰時間が最大20秒 -35 V < オフセット電圧(ピーク値) < 35 V	RCJS-TS-5-4 イオン化	1,000Vから100Vまで、及び-1,000Vから-100Vまでの減衰時間が最大20秒 -35 V < オフセット電圧(ピーク値) < 35 V
人体グラウンドシステム要求事項
着用したリストストラップ (リストストラップシステム)	IEC 61340-4-6 (附属書 A.2)	7.5 × 10⁵ ≦ Rgp < 3.5 × 10⁷ Ω	RCJS-TS-5-4 リストストラップ抵抗	7.5 × 10⁵ ≦ Rg < 3.5 × 10⁷ Ω
人体/履物/床システム	IEC 61340-4-5 (附属書 A.7)	Rgp < 1 × 10⁹ Ω⁽³⁾ 及び人体電位 < 100 V (5個の最高点の平均)	RCJS-TS-5-4 人体/履物/床システム抵抗 (附属書E)	Rg < 1 × 10⁹ Ω^(3)(8)(9)
人体/履物システム (金属プレート上で着用した靴)	附属書 A.3.2	1 × 10⁵ Ω/(片足) ≦ Rgp < 1 × 10⁸ Ω	RCJS-TS-5-4 人体/履物システム抵抗	1 × 10⁵ Ω/(片足) ≦ Rgp < 1 × 10⁸ Ω
グラウンド可能な衣類システム	IEC 61340-4-9 (附属書 A.1)	7.5 × 10⁵ ≦ Rgp < 3.5 × 10⁷ Ω	RCJS-TS-5-4 グラウンド可能な静電気管理用衣類システムの抵抗	7.5 × 10⁵ ≦ Rg < 3.5 × 10⁷ Ω
人体装着アイテムのシステム要求事項
着用した手袋と指サック	附属書B	7.5 × 10⁵ ≦ Rgp < 1 × 10¹² Ω 初期値(Max 1,000V)から初期値の10%まで2秒未満	附属書B	初期値(Max 1,000V)から初期値の10%まで2秒未満
工具システム	附属書B	初期値(Max 1,000V)から初期値の10%まで2秒未満	附属書B	初期値(Max 1,000V)から初期値の10%まで2秒未満

注記

⁽¹⁾ 製品認定では、試験の環境条件として (12±3) %RH及び23℃±2℃を適用する。参照したIEC規格で指定されていない場合、製品認定のための前処理時間は48時間とする。
⁽²⁾ ESDSを保護するための最小抵抗値というものはない。しかし、安全性確保のために、最小抵抗値が必要な場合がある。関連の国内基準、IEC 60364、IEC TS 60479、IEC 61010-1、及び IEC 61140を参照。
⁽³⁾ 人体グラウンドの基本的な方法として履物/床システムを使用する場合の下限抵抗値は、人体安全性を考慮して ESD コーディネータが決定する。(推奨値は、上記人体/履物システムの下限抵抗値の 1×10⁵ Ω である。)
⁽⁴⁾ 最大のEPA グラウンド抵抗値は、250V(ac),又は500V(dc)当たり最小 7.5×10⁵ Ω の抵抗を確保するために増加することがある(通常1×10⁶ Ω)。抵抗は、250V (ac)、又は500V(dc)当たり 1/4W の最小電力定格をもつようにする。
⁽⁵⁾ 本規格に適合するESD管理プログラムで使用するESD床の測定のために許容される最大の試験電圧は100Vである。
⁽⁶⁾ 人体装着アイテムのシステム要求事項の着用した手袋と指サックを参照。
⁽⁷⁾ 人体/履物システムの要求事項を参照。
⁽⁸⁾ 要求限界値 < 1×10⁹ Ω は、最大許容値である。ユーザは、発生人体電位を < 100Vに適合させるために使用する履物と床の認定と適合性確認のための測定値の限界値を規定するとよい。
⁽⁹⁾ IEC 61340-4-5(附属書A.7) に従った歩行帯電試験を、定期的に実施することが推奨される。
⁽¹⁰⁾ デバイス帯電モデル (CDM) 損傷が問題となる状況では、点間抵抗制限の下限値は、1×10⁴ Ω が推奨される。
⁽¹¹⁾ 適合性確認用試験方法は、製品認定用試験方法を用いてもよい。

この表で使用している記号の説明

・Rp-p : 点間抵抗
・Rgp : グラウンド可能接続点抵抗
・Rg : EPA グラウンド抵抗
・Re : 端子間抵抗

注記： ESD 管理用アイテムのグラウンドとの接続抵抗として、製品認定の段階では、EPAの統一したグラウンドは、まだ構築されていないので、グラウンド可能接続点との抵抗 Rgp を用いる。一方,適合性確認では、EPAの統一したグラウンドが構築されているので、EPA 構築後のグラウンド抵抗Rg を用いている。但し IEC 61340-5-1 ed.3では、グラウンドとして電源系の保護接地を規定しているが、本規格では、日本の電源システムで保護接地は不確定であるので、グラウンドは、EPA グラウンドと見なす。なお、EPAグラウンドが保護接地と接続可能な場合は、IEC 61340-5-1 ed.3の規定と同等となる。また、RCJS-TS-5-4では、グラウンドとして、ESDグラウンドと表記しているが、EPA グラウンドと同等と見なす。
