候補問題No.6【HOZAN】第二種電工試験の虎

2023年候補問題No.6の施工方法

※2022年度~2017年度の候補問題と同じです。

材料・複線図・施工についての注意

電線の種類、器具間の長さ、準備物などは実際に出題された過去問を参考にしていますが、
実際の試験では異なる場合がございます。その際は試験の出題内容に従って施工してください。
材料は第二種電気工事士　技能試験練習用部材セット(DK-51シリーズ)に対応しています。
当社は責任を負いかねますのでご了承願います。複線図の電線接続箇所は全てリングスリーブの場合を想定して記載しています。

準備物

電線

VVF 1.6mm×2芯　850mm
VVF 1.6mm×3芯　1050mm
VVF 2.0mm×2芯　250mm

器具

引掛シーリング（角形）　1個
埋込連用取付枠　2枚
コンセント（露出形）　1個
３路スイッチ（埋込形）　　2個
差込形コネクタ（２本用）　2個
差込形コネクタ（３本用）　2個
リングスリーブ　小　4個

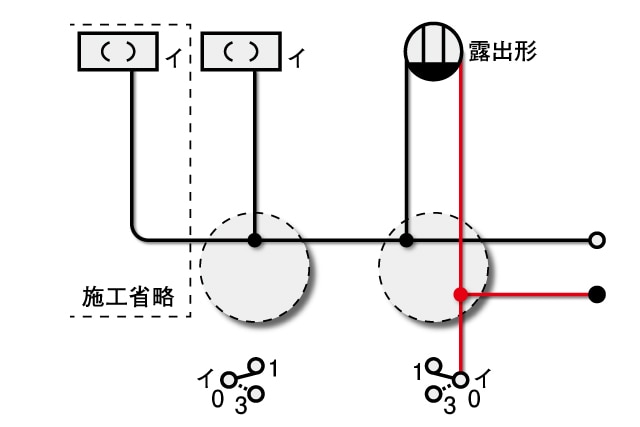

複線図の描き方

-候補問題No.6のポイント-

3路スイッチは1,3を向かい合わせることで複線図が描きやすくなります。
3路スイッチの繋ぎ方に従って、複線図を描きましょう。
単線図と同じレイアウトで器具を配置します。
1.接地側はコンセントと負荷(電灯など)につなぐ　→　白線

2.非接地側はコンセントとスイッチにつなぐ　　　→　黒線

3.スイッチから対応する負荷(電灯など)につなぐ　→　色の指定なし

線をつなぎ、接続点を描きます。回路は完成です。
電線の色を選びます。
電源と直接つながらない線には色の指定がないため、残った色から選択してください。
()内の組み合わせでも正解です。
ケーブルの種類を忘れずに記載します。
接続点に圧着マークを描き、複線図完成です。
実際に試験では接続方法が指定されます。
指示に従って圧着接続箇所に記載します。
3路スイッチを2個組み合わせることで、2か所で器具を点滅させることができます。
以下の通りに施工しましょう。0には必ず黒線をつなぎます。

①.1.3を向かい合うように配置

②.片方の0を非接地側、もう片方の0を器具へつなぐ　→　黒線

③.1.3同士をつなぐ　→　黒線以外
