候補問題No.12

2024年 候補問題No.12の施工方法

材料・複線図・施工についての注意

電線の種類、器具間の長さ、準備物などは実際に出題された過去問を参考にしていますが、
実際の試験では異なる場合がございます。その際は試験の出題内容に従って施工してください。
材料は第二種電気工事士 技能試験練習用部材セット(DK-51シリーズ)に対応しています。
当社は責任を負いかねますのでご了承願います。 複線図の電線接続箇所は全てリングスリーブの場合を想定して記載しています。

準備物

電線

  • VVF 1.6mm×2芯 1000mm
  • VVF 1.6mm×3芯 350mm
  • VVF 2.0mm×2芯 250mm
  • IV(600Vビニル)1.6mm 黒 500mm
  • IV(600Vビニル)1.6mm 白 400mm
  • IV(600Vビニル)1.6mm 赤 400mm

器具

  • アウトレットボックス 1個
  • ランプレセプタクル 1個
  • 引掛シーリング(角形) 1個
  • 埋込連用取付枠 1枚
  • 単極スイッチ(埋込形) 2個
  • コンセント(埋込形) 1個
  • PF管用ボックスコネクタ 1個
  • ゴムブッシング(19) 3個
  • 差込形コネクタ(2本用) 2個
  • 差込形コネクタ(3本用) 1個
  • リングスリーブ 小 4個
  • 合成樹脂製可とう電線管(PF管) 1本
  • -候補問題No.12のポイント-

    アウトレットボックスが登場します。
    PF管に通線する線はIV線を用います。

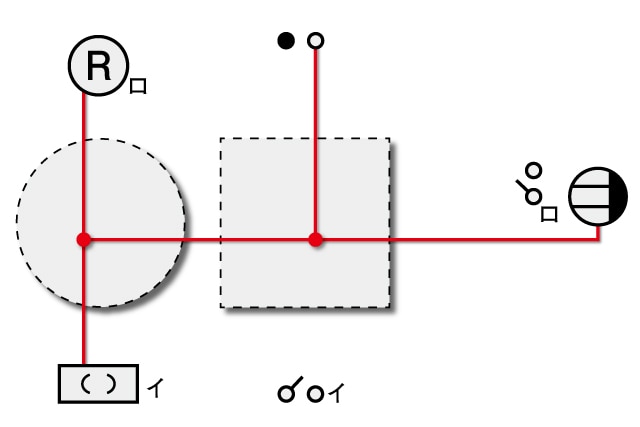

    アウトレットボックスから線を通す穴は決まっているため、単線図をよく確認しましょう。

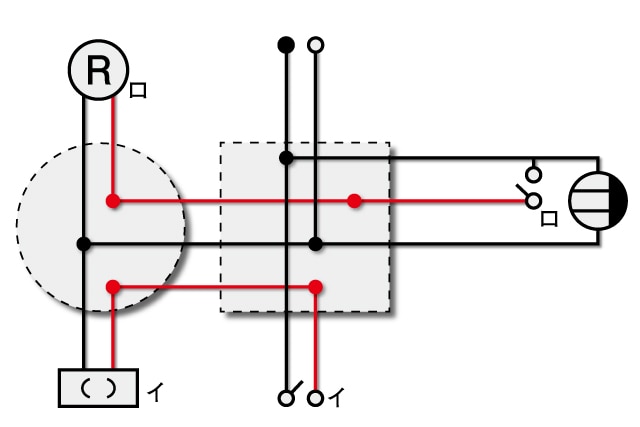

  • 1.接地側はコンセントと負荷(電灯など)につなぐ → 白線

  • 2.非接地側はコンセントとスイッチにつなぐ   → 黒線

  • 3.スイッチから対応する負荷(電灯など)につなぐ → 色の指定なし

    線をつなぎ、接続点を描きます。回路は完成です。

  • 電線の色を選びます。
    電源と直接つながらない線には色の指定がないため、残った色から選択してください。
    ()内の組み合わせでも正解です。

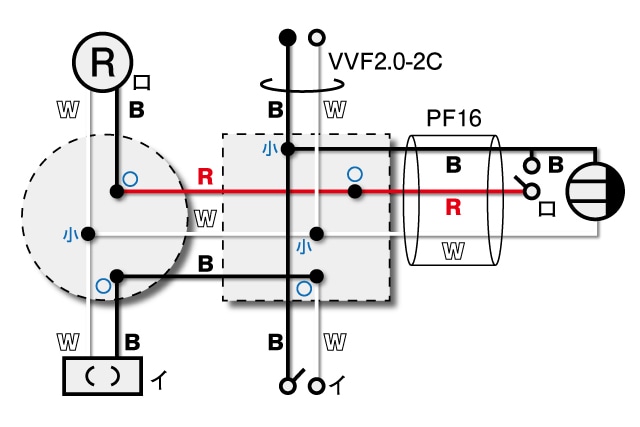

  • ケーブルの種類を忘れずに記載します。
    PF管に通線する電線はIV線となります。
  • 接続点に圧着マークを描き、複線図完成です。
    実際に試験では接続方法が指定されます。
    指示に従って圧着接続箇所に記載します。
