候補問題No.7

2021年 候補問題No.7の施工方法

※2020年度・2019年度・2018年度・2017年度の候補問題と同じです。


材料・複線図・施工についての注意

電線の種類、器具間の長さ、準備物などは候補問題からホーザン(株)が独自に予想したものです。
材料は第二種電気工事士 技能試験練習用部材セット(DK-51シリーズ)に対応しています。
実際の試験では出題内容に従って施工してください。
当社は責任を負いかねますのでご了承願います。 複線図の電線接続箇所は全てリングスリーブの場合を想定して記載しています。

準備物

電線

  • VVF 1.6mm×2芯 1300mm
  • VVF 1.6mm×3芯 1100mm
  • VVF 2.0mm×2芯 250mm

器具


  • アウトレットボックス 1個
  • ランプレセプタクル 1個
  • 3路スイッチ(埋込形) 2個
  • 4路スイッチ(埋込形) 1個
  • ゴムブッシング(19) 2個
  • ゴムブッシング(25) 3個
  • 差込形コネクタ(2本用) 4個
  • 差込形コネクタ(3本用) 2個
  • リングスリーブ 小 4個

※ホーザンでは使用する電線長さは総長で記載しています。
実際の試験では2本に分けて支給されることがあります。
(例)VVF1.6mm×2芯 2000mm(1000mm×2本で支給)

複線図の描き方

  • -候補問題No.7のポイント-

    4路スイッチは3路スイッチの間に配置することで複線図が描きやすくなります。
    3路スイッチの繋ぎ方も参考にして、複線図を描きましょう。
  • 候補問題No.7

  • 単線図と同じレイアウトで器具を配置します。
    3路スイッチは1.3を向かい合わせ、4路スイッチを中間に配置することで複線図が描きやすくなります。
  • 1.接地側はコンセントと負荷(電灯など)につなぐ → 白線

    2.非接地側はコンセントとスイッチにつなぐ   → 黒線

    3.スイッチから対応する負荷(電灯など)につなぐ → 色の指定なし

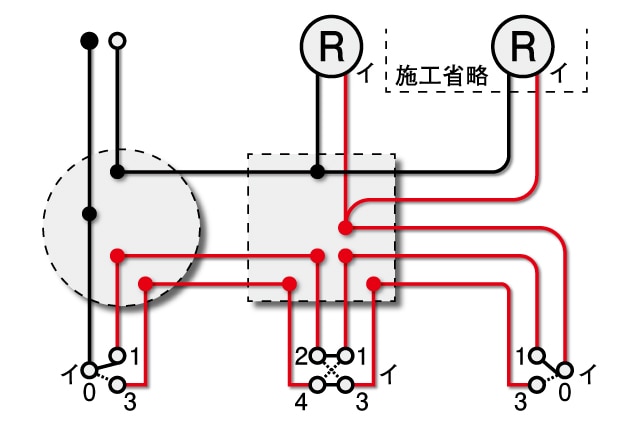

    線をつなぎ、接続点を描きます。回路は完成です。

  • 電線の色を選びます。
    電源と直接つながる線、3路スイッチの0へつながる線以外の電線は色の指定がないため、
    残った色から選択してください。
    ()内の組み合わせでも正解です。
  • ケーブルの種類を忘れずに記載します。

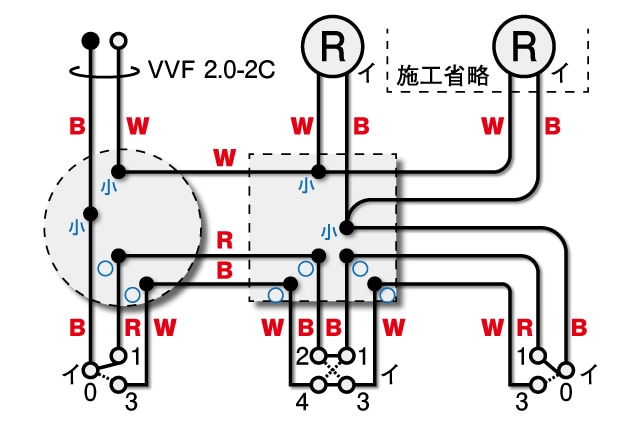

  • 接続点に圧着マークを描き、複線図完成です。
    実際に試験では接続方法が指定されます。
    指示に従って圧着接続箇所に記載します。
  • 4路スイッチは3路スイッチと組み合わせることで3カ所で器具を点滅させることができます。
    以下の通りに施工しましょう。
    4路スイッチに直接つなぐ電線には色の指定がありません。

    ①.3路スイッチの間に配置

    ②.4路スイッチの2.4と3路スイッチの1.3をつなぐ

    ③.4路スイッチの1.3と別の3路スイッチの1.3をつなぐ

施工方法

【ノーカット版】

【演習版】

完成図
