ソフトウェアについて【Cam Plus】

ソフトウェアについて【Cam Plus】

当社USBカメラL-837/L-836/L-834/L-835専用の観察・計測用ソフトウェアです。
パソコンにインストールしてお使いいただけます。

動作環境についてはこちら

Cam Plus(カムプラス)は、当社USBカメラL-837/L-836/L-834/L-835専用のソフトウェアで、既存ソフトにはない機能(繰り返し撮影(タイムラプス用)・輪郭強調等)を実装しました。

2025年6月:ライセンスキー(番号)対応、動画撮影の仕様変更(1秒ごとのタイムラプス動画)

2023年10月:動画撮影、寸法設定(手動)、スケール表示

2022年7月:計測単位設定

2022年3月:透過合成、繰り返し撮影、輪郭強調、フルスクリーン

2021年9月:計測(距離・面積・角度)/自動寸法設定・モノクロ・連写・セルフタイマー

2021年4月:描画(文字・線)、マルチウィンドウ、設定の保存・読み込み

2021年3月:静止画の表示、部分拡大や反転、カメラの詳細設定

標準機能
観察・撮影に便利な機能を無料でお使いいただけます

拡張機能
ライセンスキーをお求めいただくことでさらに計測機能、透過合成機能などもお使いいただけます
※初回起動後7日間は無料でお試しいただけます

拡張機能・ライセンスキーについてはこちら

自動校正 格子の交点から自動的に校正を行います。

透過合成 静止画と映像の合成映像を表示します。

輪郭強調 ピントが最も合っている部分を強調表示します。

モノクロ 色要素を除いて表示します。

ズーム デジタルズームでレンズに依存せず拡大できます。

動作環境(1台) OS: Windows 8以降(64bit)※
CPU: Intel Core 2.8GHz 相当以上
メモリ: 2GB以上
ハードディスク: 20GBの連続した空き容量
対応カメラ 当社USBカメラ L-837/L-836/L-834/L-835

※日本マイクロソフト社のサポートが終了したOSでご利用中に問題が発生した場合の保障・サポート対応は行っておりません。

注意
複数のカメラを同時使用する際、品番の組み合わせによっては選択できる表示解像度に制限があります。
機能 基本: 拡大・縮小、水平/垂直/180°反転、90°回転
映像調整: カメラ調整、モノクロ●
画像と比較: 透過合成●
描画: 図形、テキスト
計測: 計測(距離、面積、角度)●
撮影: 静止画撮影(通常撮影、連写●セルフタイマー●繰り返し撮影●
動画撮影(1秒ごとのタイムラプス動画)

が付いている機能は拡張機能です。ライセンスキー使用時のみお使いいただけます。

ソフトウェアのインストール・起動 ▼詳しくみる

準備

以前のバージョンがインストールされている場合は、アンインストールしてから最新バージョンをインストールしてください。

ソフトウェアのアンインストール

OSが Windows 8 の場合

スタート画面でアプリのタイルを長押しまたは右クリックし、[アンインストール]を選択します。

OSが Windows 10 の場合

[スタート]→[設定]→[アプリ]の順にクリックします。
[アプリと機能]内の[HOZAN Cam Plus]を選択し、[アンインストール]をクリックします。

ソフトウェアのインストール[Cam Plus](Windows 10をお使いの場合)

HOZANCamPlus.exe をダブルクリックします。
画面の指示に従いインストールを完了させてください。

ソフトウェアの起動

1 Cam Plus をインストールしたPCにUSBカメラ(L-837/L-836/L-834/L-835)を接続してください。

2 Cam Plus のアイコンをダブルクリックして起動します。

■カメラが認識できない場合はエラー画面が表示されます。
カメラが正しくPCに接続されているかを確認いただき、解消されない場合は他のUSBポートで起動を確認してください。

拡張機能の有効化 ▼詳しくみる

拡張機能のご使用には別途ライセンスキーが必要です。

ライセンスキーはお客様固有の番号としてご提供いたします。
PD-1 または PD-1-12 をご購入の上、ライセンスキー発行の手続きを行ってください。

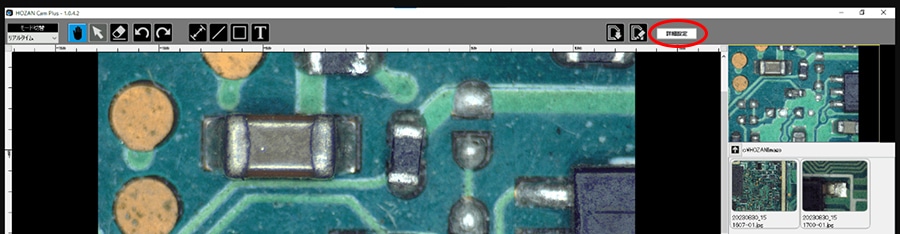

① 「詳細設定」ボタンをクリックする

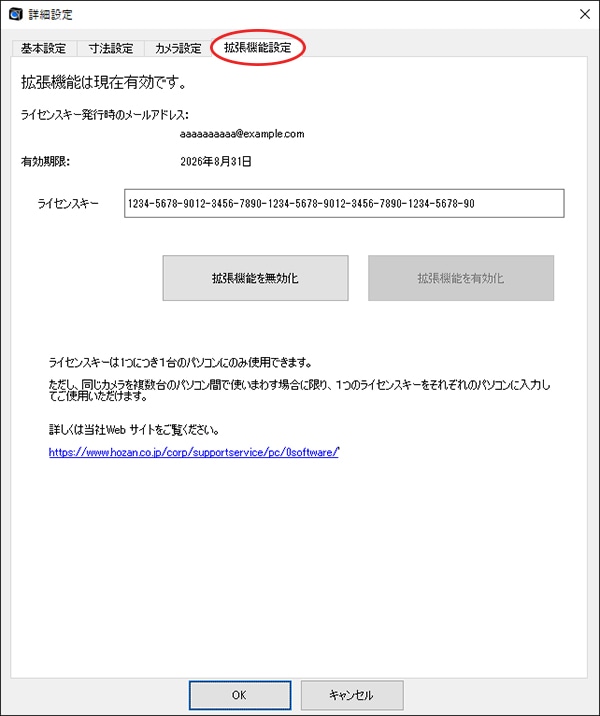

② 「拡張機能設定」にてライセンスキーを入力し「拡張機能を有効化」をクリックする

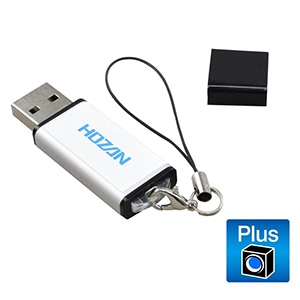

USBタイプのライセンスキー PD-1 / PD-1-12 をお持ちの方へ

ライセンスキーが番号入力タイプに変更となりました。それに伴い PD-1 / PD-1-12 も仕様変更しております。
お手持ちのUSBタイプのライセンスキーは、引き続きパソコンに接続するだけでご使用いただけます。

PD-1 / PD-1-12(旧仕様・USBタイプ)製品情報

操作方法 ▼詳しくみる

■アイコンについて

画面上のアイコンはクリック(実行)する瞬間に青色へ反転します。

■各種機能

リアルタイム:カメラ映像を表示
静止画:撮影した静止画を表示
フルスクリーン:カメラ映像を画面全体に表示

基本設定:解像度、保存形式(拡張子)等の設定・保存
カメラ設定:明るさ、コントラスト等の設定・保存
撮影機能:連写・セルフタイマー・繰り返し撮影
※詳しくは 撮影機能をご覧ください

表示サイズの切り替え

映像回転

映像反転

デジタルズーム

カーソル付近を拡大表示

静止画撮影

動画撮影

現在のフレームレート

ナビゲーションウィンドウ

映像の一部が拡大されている場合、表示範囲を枠で表示します。
(映像の全範囲が表示されている場合は枠が表示さません)
拡大したい範囲の対角(A,B)をそれぞれクリックすると範囲が指定され、拡大されます。
全体表示に戻す場合、全体を範囲指定するか、表示サイズの切り替えで戻ります。
表示サイズの切り替え:

ファイルウィンドウ

ヘルプウィンドウ

説明が必要な一部のアイコンはクリックされた際に説明が表示されます。

図形・文字・画面移動

図形・文字削除

元に戻す・やり直す

計測(距離・面積・角度)

※詳しくは 計測をご覧ください

映像と挿入した図形・文字を保存

ウィンドウを分割する

図形・文字挿入

クロスライン

モノクロ

透過合成

※詳しくは 透過合成をご覧ください

輪郭強調

計測(距離・面積・角度) ▼詳しくみる

寸法基準を設定する

① 方眼スケールを用意します

方眼スケール(無料)
ダウンロードはこちら »
L-125 スケールシート
製品ページはこちら »
※レンズの倍率によってはご使用いただけない場合がございます。

② 格子を画面内に配置します

③ 詳細設定ボタンをクリックします

測定ボタンを選択している場合は寸法設定ボタンから手順⑤へ進みます

④ 寸法設定タブをクリックします

カメラを複数台接続している場合は設定するカメラを選択します

⑤ 格子の間隔・単位を入力します

⑥ 寸法基準点抽出ボタンをクリックします

⑦ ゲージが100%になるまで待ちます

※寸法基準点の抽出が100%になるまでは方眼スケールを動かさないでください

⑧ 方眼スケールの交点が赤の十字線で認識していることを確認します

座標を認識しない場合

交点が画面内に100前後表示されるように方眼スケールを差し替えやレンズの倍率を変更してください

改善されない場合は、こちらよりご連絡下さい。

⑨ 寸法基準反映ボダンをクリックすると寸法基準の設定が反映されます

⑩ スケール表示ボタンを複数回クリックすることで表示位置変更・非表示を設定できます。隣のカラーパネルで色を変更できます

寸法基準を設定する(手動)

① スケールを映し、詳細設定から寸法設定タブをクリックします

② 中央付近の交点をクリックし、リンク番号を 基準点(X:0,Y:0) に設定します

③ 基準点から右側の交点をクリックし、リンク番号を(X:1,Y:0)に設定します

④ 基準点から下側の交点をクリックし、リンク番号を(X:0,Y:1)に設定します

⑤ 格子の間隔・単位を入力します

⑥ 寸法基準反映ボダンをクリックすると寸法基準の設定が反映されます

⑦ スケール表示ボタンを複数回クリックすることで表示位置変更・非表示を設定できます。隣のカラーパネルで色を変更できます

距離を計測する

① 測定ボタンをクリックします

② 直線ボタンをクリックします

③ 2点をクリックすると2点間の距離が表示されます

複数の線を繋いで計測する場合

右クリック - 確定 で点の追加を終了します

面積を計測する

① 測定ボタンをクリックします

② 長方形ボタンをクリックします

③ 長方形の対頂点(対角)をクリックすると長方形の面積が表示されます

多角形の面積を計測する場合

右クリック - 確定 で点の追加を終了します

角度を計測する

① 測定ボタンをクリックします

② 角度ボタンをクリックします

③ 2つの辺に沿ってクリックで線を引くと角度が計測できます

透過合成 ▼詳しくみる

① 透過合成用の静止画を撮影します

※過去静止画を透過合成に使用する場合、ファイルウィンドウから使用する静止画をダブルクリックで選択し、静止画モードからリアルタイムモードへ変更することで透過合成を使用できます。

リアルタイムモードで透過合成ボタンをクリックし、スライダーでカメラ映像と静止画の透過度を調整します

●使用例

  静止画 カメラ映像 合成
簡易計測 ①
簡易計測 ②
合否基準
移動(変化)量
作業指示
オリジナルクロスライン
撮影基準点

方眼スケール(無料)
ダウンロードはこちら »
L-125 スケールシート
製品ページはこちら »
※レンズの倍率によってはご使用いただけない場合がございます。

連写・セルフタイマー・繰り返し撮影 ▼詳しくみる

詳細設定で撮影機能設定後、撮影ボタンを押すことで使用できます。

●使用例

手振れ防止

設定例

連写 3枚
セルフタイマー 0秒後
繰り返し撮影 -
両手が塞がった撮影

設定例

連写 1枚
セルフタイマー 5 秒後
繰り返し撮影 -
変化(成長・劣化)記録

設定例

連写 1枚
セルフタイマー 60秒後
繰り返し撮影 60回
