F-109-6にはQRコード^※1読み取り機能を搭載しています。
抵抗値測定を行うESD管理用アイテム個々に個体識別番号を付与し、これをQRコード化します。
アイテム現品に貼付しておき、試験測定時に読み取ることで測定データに紐づけされて手書き記録が不要になります。

※1「QRコード」は株式会社デンソーウェーブの登録商標です。

個体識別番号の決め方

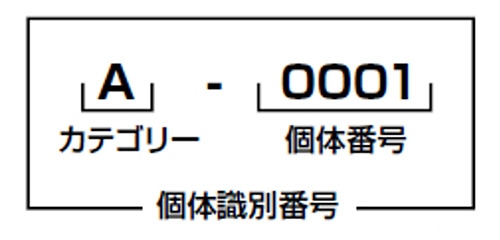

個体識別番号はカテゴリーと個体番号で構成されます。

カテゴリーについて

ESD管理用アイテムの管理抵抗値に従って、各アイテムのしきい値をカテゴリーA～Eに分類しています。
このカテゴリーを読み取ることで、アイテムごとの合否判定が可能になります。
初期設定では管理抵抗値がRCJS規格^※2で定められた値になっていますが、任意の値へ変更可能です。
（F-109-6 データロガー取扱説明書をご参照ください。）

カテゴリー	ESD管理用アイテム	管理抵抗値（Ω）	下限値	上限値
A	作業表面、保管棚、トロリー及びカート	7.5×10⁵≦Rg≦1×10⁹	7.50_05	1.00_09
B	床	≦Rg<1×10⁹	0.00_00	9.99_08
C	椅子	Rg≦1×10¹⁰	0.00_00	1.00_10
D	衣類	1×10⁵≦Rp<1×10¹¹	1.00_05	9.99_10
E	工具	Rg<1×10¹²	0.00_00	9.99_11
F	予備	-	0.00_00	9.99_12

※2 RCJS規格は国際規格（IEC61340-5-1）を基にした、一般財団法人日本電子部品信頼性センター制定の管理規格

個体識別番号の構成

以下の条件に従って個体識別番号を設定してください。

個体番号に使用可能な文字

半角数字	0 1 2 3 4 5 6 7 8 9
半角アルファベット	A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
半角アルファベット	a b c d e f g h I j k l m n o p q r s t u v w x y z
記号	- . $ / + %

個体番号の設定は半角で最大30文字までです。

個体識別番号	カテゴリー	管理抵抗値（Ω）	測定・管理対象アイテム
A-0001	A	7.5×10⁵≦Rg≦1×10⁹	作業表面、保管棚、トロリー及びカート
A-0002	A	〃	〃
A-0003	A	〃	〃
B-0001	B	≦Rg<1×10⁹最小値	床
B-0002	B	〃	〃
…	…	…	…

・「A-Seizou1-001」など、部門名称などを入れておくと、測定するロケーションが判断しやすくなります。

ラベルの生成

推奨ラベルシールに合わせた印刷レイアウトをご用意いたしております。
本ページでQRコードの生成から印刷までを簡単に行えます。

ライセンスについてはこちら

This product includes open-source software components under the following licenses:

---

1. jsPDF: License: MIT License; Copyright
(c) 2010-2025 James Hall, https://github.com/MrRio/jsPDF
(c) 2015-2025 yWorks GmbH, https://www.yworks.com/; Permission is hereby granted, free of charge, to any person obtaining
a copy of this software and associated documentation files (the
"Software"), to deal in the Software without restriction, including
without limitation the rights to use, copy, modify, merge, publish,
distribute, sublicense, and/or sell copies of the Software, and to
permit persons to whom the Software is furnished to do so, subject to
the following conditions:; The above copyright notice and this permission notice shall be
included in all copies or substantial portions of the Software.; THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND,
EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF
MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE AND
NONINFRINGEMENT. IN NO EVENT SHALL THE AUTHORS OR COPYRIGHT HOLDERS BE
LIABLE FOR ANY CLAIM, DAMAGES OR OTHER LIABILITY, WHETHER IN AN ACTION
OF CONTRACT, TORT OR OTHERWISE, ARISING FROM, OUT OF OR IN CONNECTION
WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN THE SOFTWARE.
2. qr-code-styling: License: MIT License; Copyright (c) 2019 Denys Kozak; Permission is hereby granted, free of charge, to any person obtaining a copy
of this software and associated documentation files (the "Software"), to deal
in the Software without restriction, including without limitation the rights
to use, copy, modify, merge, publish, distribute, sublicense, and/or sell
copies of the Software, and to permit persons to whom the Software is
furnished to do so, subject to the following conditions:; The above copyright notice and this permission notice shall be included in all
copies or substantial portions of the Software.; THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR
IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY,
FITNESS FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE
AUTHORS OR COPYRIGHT HOLDERS BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER
LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT OR OTHERWISE, ARISING FROM,
OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN THE SOFTWARE.

印字例

推奨ラベル：エーワン製（品番：75270　ラベルサイズ：20×20mm　70面付）

ここにCSV形式のファイルをドロップすることでもQRコードを生成できます。

※csvデータの1行目はヘッダーとして無視されます。
1行目に「スペース」か「印字が不要な任意の文字」を入力してください。
（読取可能行数：最大70行）

左枠内に上記の手順で定めた個体識別番号を入力することで、QRコードの生成、印刷ができます。

※印刷時、詳細設定で【レイアウト：縦】・【余白：無し】に設定してから印刷してください。
規定値のままで印刷するとレイアウトが崩れ、ラベル枠に収まりません。

印字例

推奨ラベル：エーワン製（品番：26007　ラベルサイズ：19×43mm　12面付）

ここにCSV形式のファイルをドロップすることでもQRコードを生成できます。

※csvデータの1行目はヘッダーとして無視されます。
1行目に「スペース」か「印字が不要な任意の文字」を入力してください。
（読取可能行数：最大12行）
