ファンフィルターユニット（FFU）

定格電圧・周波数	AC100V 50/60Hz
消費電力	64/60W（50/60Hz）
フィルター形式	HEPA（メインフィルター）、不織布（プレフィルター）
捕集効率	0.3µm　99.97%以上
吐出風量	9.0/10.5 m³/min（50/60Hz）
吐出風速	0.4/0.5 m/s（50/60Hz）（HEPA / プレフィルター装着時）
重量	13.5kg（HEPA / プレフィルター装着時）

ブース

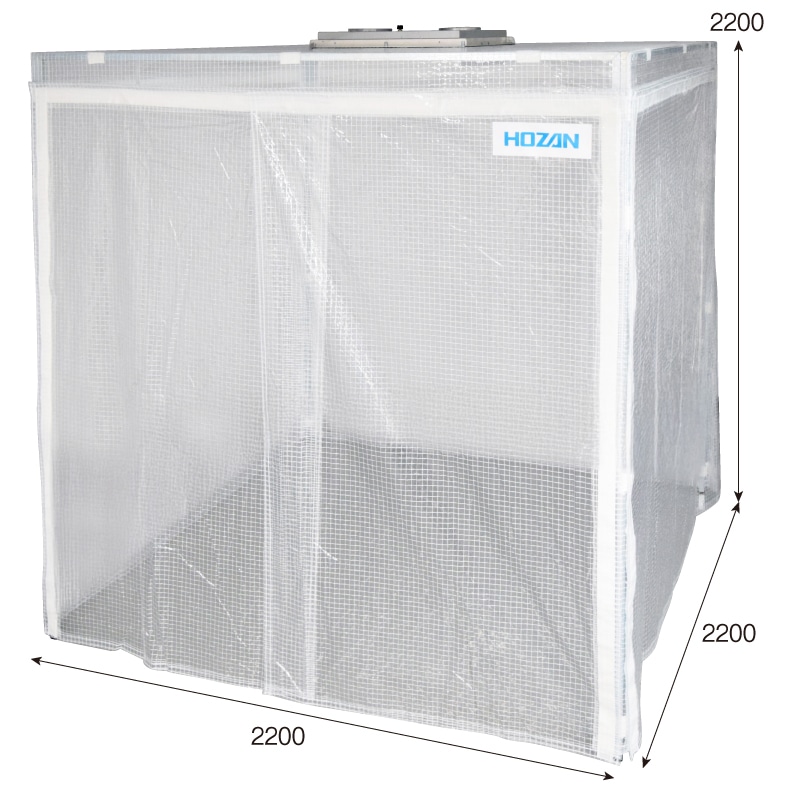

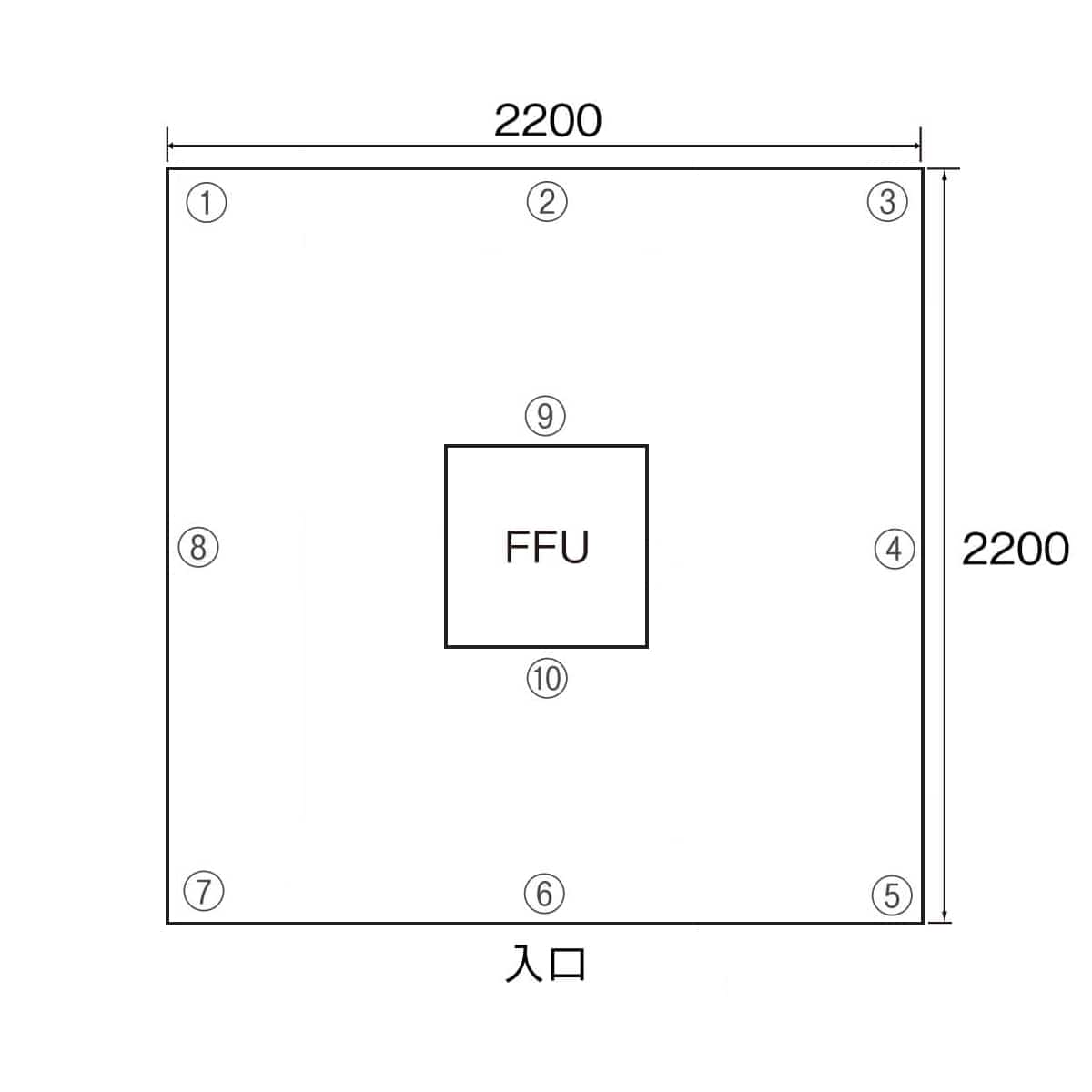

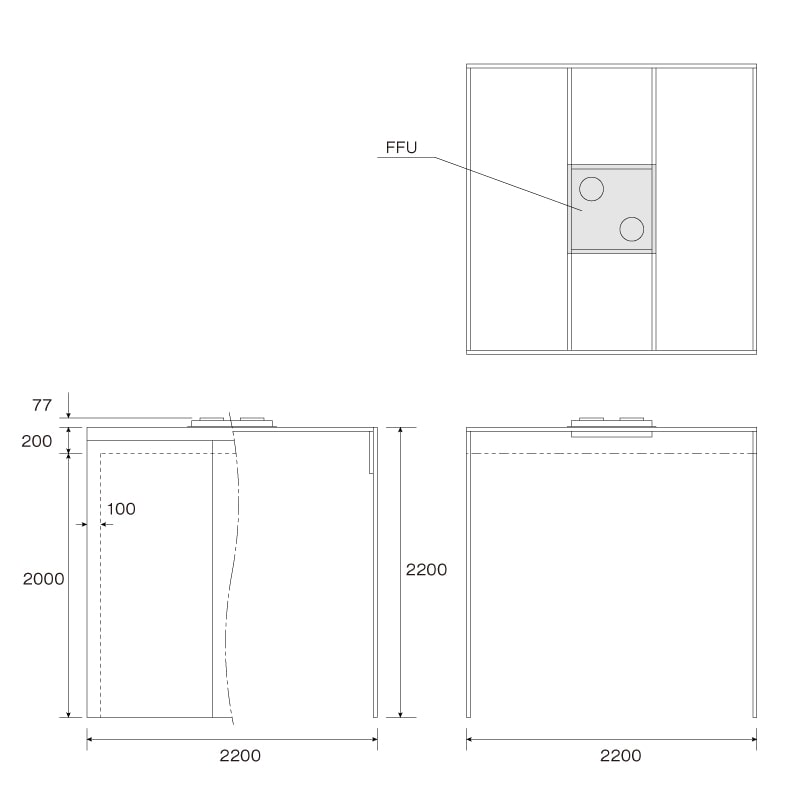

外形寸法	2200（W）×2200（H）×2200（D）mm
ブース容積	10.6m³
換気回数	51回/h（50Hz）、59回/h（60Hz）
清浄度クラス	クラス5（ ISO14644-1／JIS B 9920-1） 100（米国連邦規格209E）

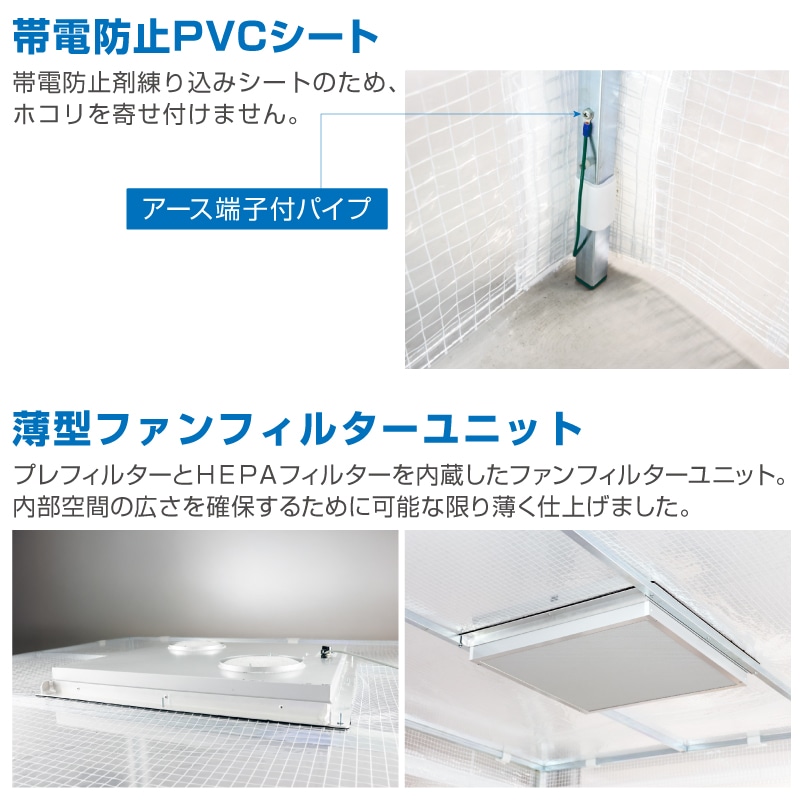

シート材質	強化繊維入り防炎タイプPVCシート（帯電防止剤練り込み）厚さ0.3mm
フレーム材質	スチール
重量	54.5kg （シート14kg＋フレーム27kg＋FFU13.5kg）

※送料有料について

CL-911

クリーンブース

税込価格￥726,000

税抜価格￥660,000

現場ロケーション・作業シーンに合わせた拡張、組み換えが容易なセル型クリーンブース

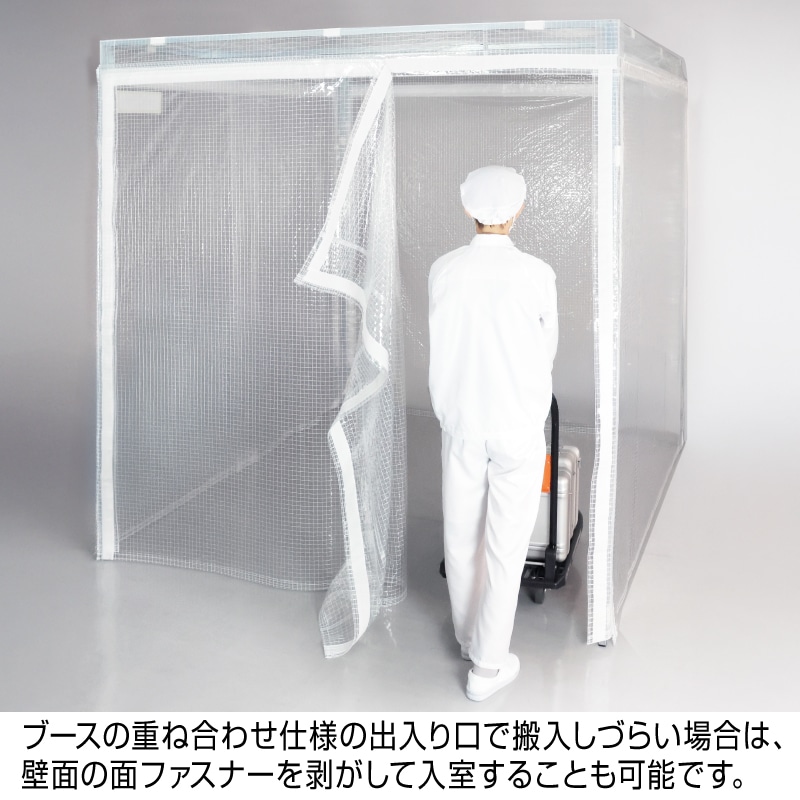

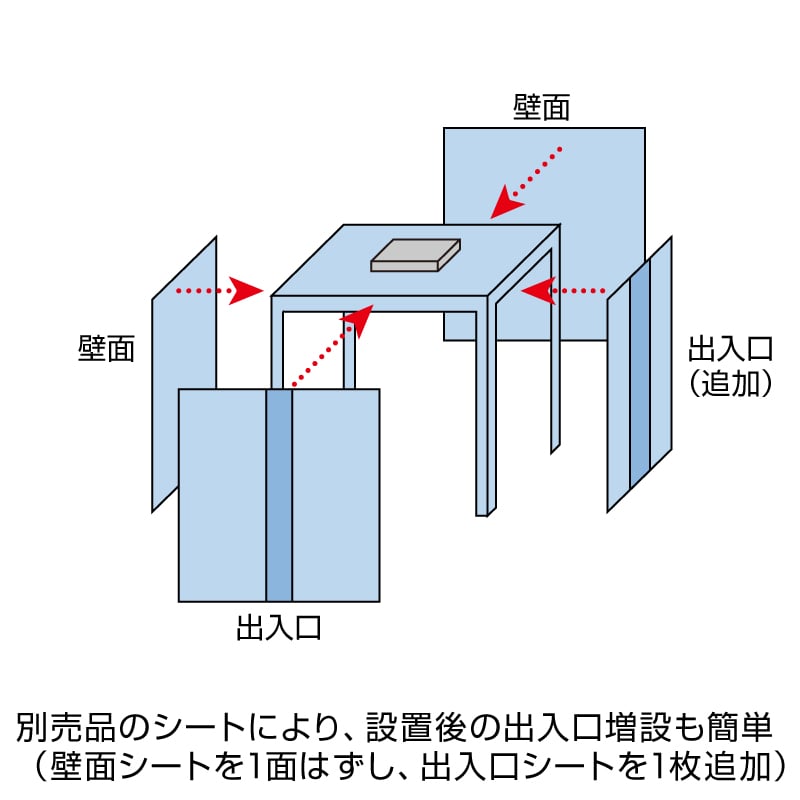

2.2mの立方体ブースは、出入口、壁面の設定が自由。別売のシートを使用することで、出入口の増設が可能。

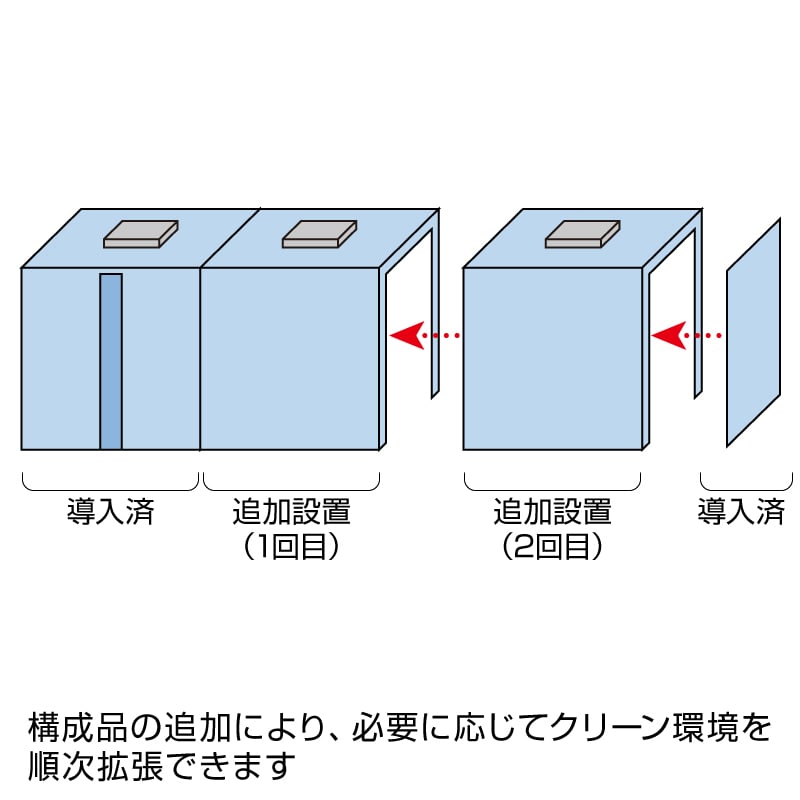

本体の立面（4面）において、ブース同士の連結が容易に行え、セル単位でクリーン環境の拡張、レイアウト変更が可能です。

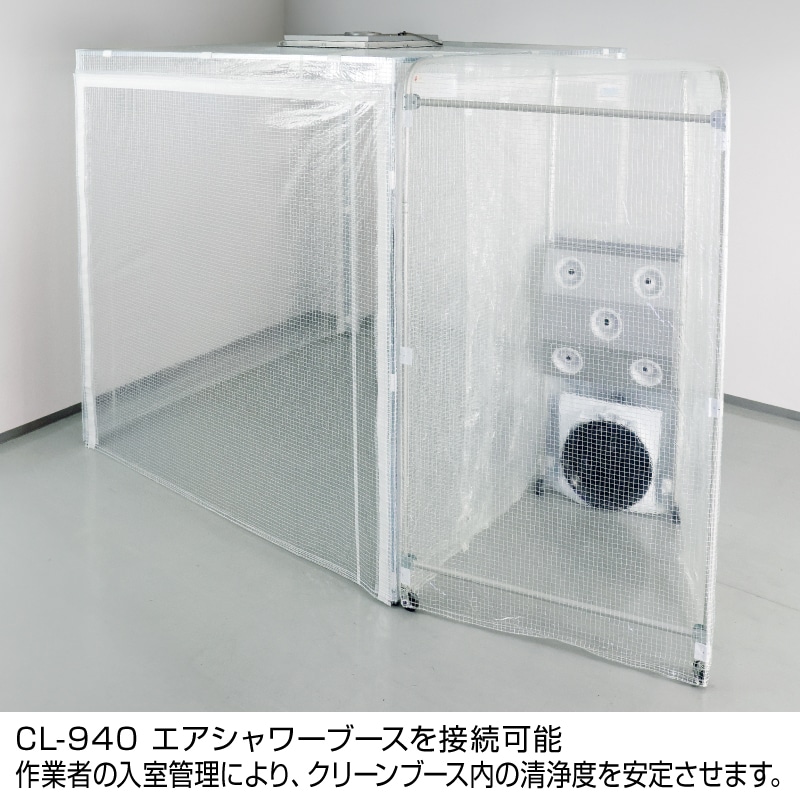

用途が異なるブースも連結できるため、作業室と準備室の設定や遮光室も増設できます。

通常5日(土日祝を除く)以内に発送します。

原産国: JAPAN

JANコード: 4962772089118

個別送料(税抜): ￥15,000

在庫: 30

数量

お気に入りに登録

サポート&サービス: 取扱説明書送料有料についてよくあるご質問［FAQ］

様々なオーダー事例を紹介しています。

ブースレイアウトの例

クリーンブースのスペースを拡張する

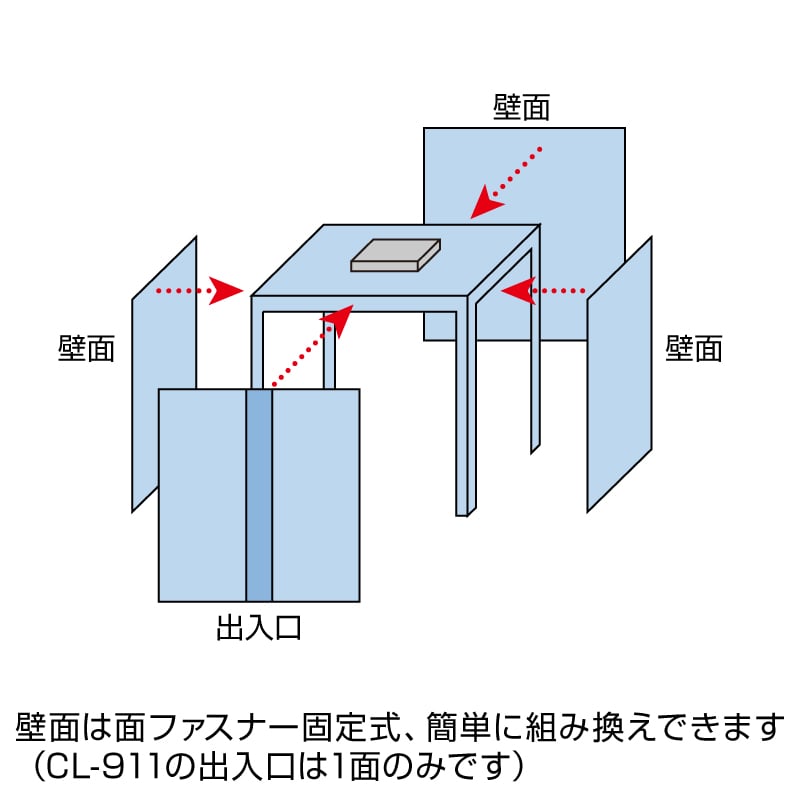

本製品は立面4面のシートレイアウトを自由に選択できます。
また、スペースの拡張や異種ブースとの組み合わせも無限に可能です。

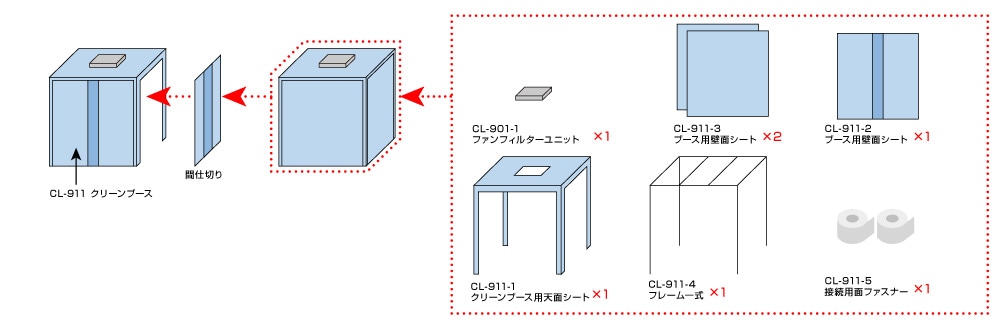

1.CL-911 クリーンブースのスペースを2台分に拡張する例（CL-911に点線内の部品を追加します）

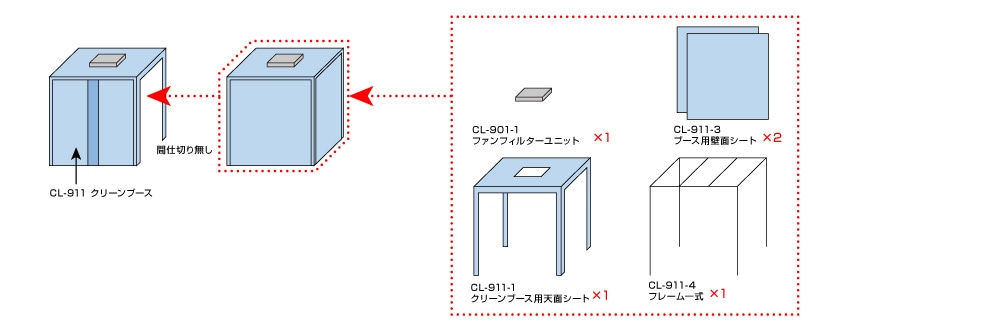

① 2台の間に間仕切りを設置しない場合

② 2台の間に間仕切りを設置する場合

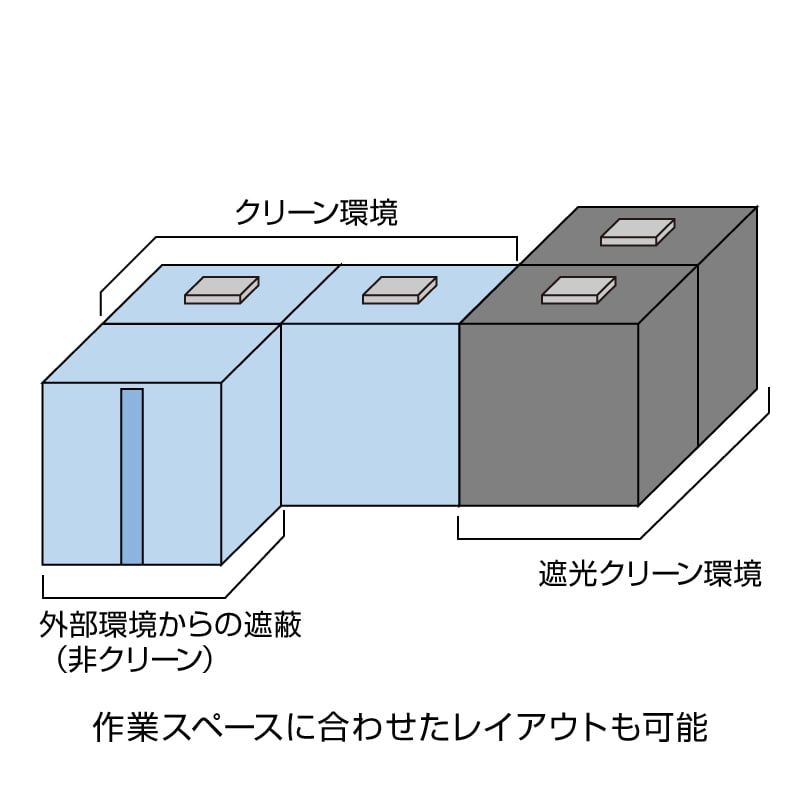

2.異種のブースを繋ぎ合わせる例

本製品は部品単品の組合せで、異種ブースとのレイアウトを自由に選択できます。

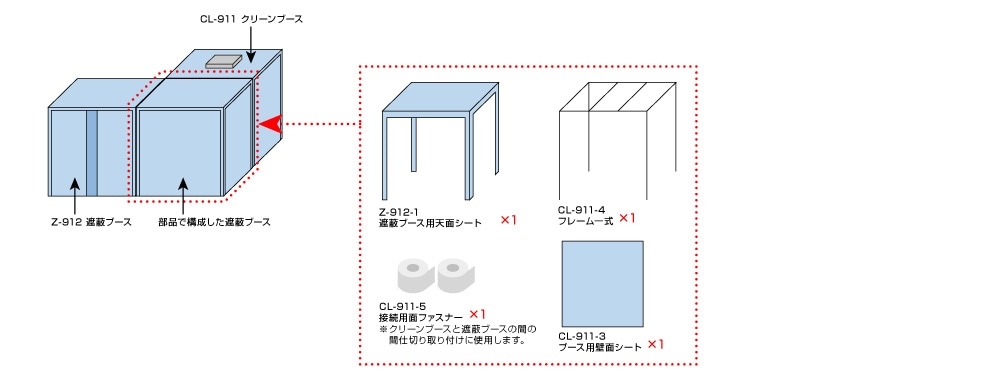

① CL-911 クリーンブース + Z-912 遮蔽ブース + 単体部品

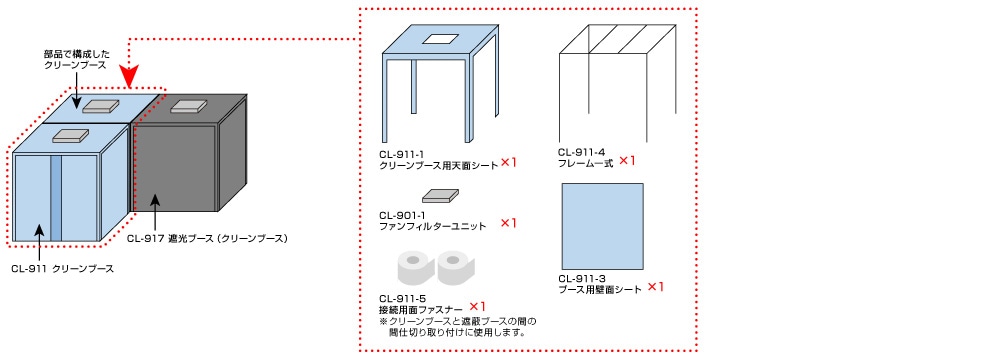

② CL-911 クリーンブース + CL-917 遮光ブース（受注生産品） + 単体部品

清浄度クラス: 清浄度の規格は、米国連邦規格が業界では長らく慣用されてきましたが、ISO14644-1、JIS B 9920-1に置き変わってきています。

空気清浄度クラスの上限粒子数濃度
清浄度クラス（N）	次の対象粒径以上 ^a)の粒子に対する上限粒子数濃度（個/m³）
清浄度クラス（N）	0.3 µm	0.5 µm
1	^c)	^c)
2	10	^c)
3	102	35
4	1,020	352
5	10,200	3,520
6	102,000	32,500
7	^b)	352,000
8	^b)	3,520,000
9	^b)	35,200,000

注

^a) この表の最大許容粒子数は、対象粒径以上の粒子数の累積値を示す。例えば、清浄度クラス5、0.3µmに示す10,200個の粒子は、同粒径及びその粒径以上の全ての粒子を含む。
^b) 非常に粒子濃度が高いため、表のこの領域に濃度限界は適用しない。
^c) 低濃度のため粒子のサンプリング及び統計処理は、クラス分類に不適切である。
（JIS B 9920-1より抜粋）
